表面贴装型保险丝

22A(小型) SFJ系列 自动控制保护器(SCP)

适合于小型、薄型、高额定电流的移动设备等装置上使用。

  • 型号
    SFJ-0422 / SFJ-0822 / SFJ-1222 / SFJ-1422 / SFJ-2022
  • 产品特性
    • 作为能对应表面贴装(SMT)生产的产品,可以达到额定电流22A的规格。
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFJ-0422 SFJ-0822 SFJ-1222 SFJ-1422 SFJ-2022
电池组串数 1 串 2 串 3 串 4 串 5 串
额定电流(A) 22
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 3.50 ~ 4.70 6.00 ~ 9.20 9.00 ~ 13.80 12.00 ~ 18.50 15.90 ~ 23.10
加热器电阻 (Ω) 0.68 ~ 1.00 2.29 ~ 3.30 5.30 ~ 7.50 9.75 ~ 13.25 16.10 ~ 23.10
保险丝组件电阻 (mΩ) 0.9

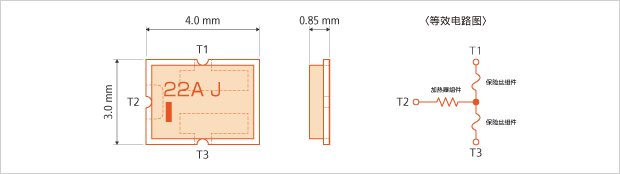

尺寸 (mm) 4.0 x 3.0 x 0.85
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

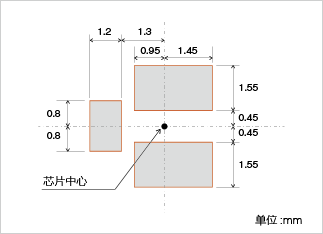

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

适用于智能手机、笔记本电脑、无线电动工具、蓄电池、电力辅助自行车、电动自行车、电动汽车等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
