表面贴装型保险丝

30A(小型) SFH系列 自动控制保护器(SCP)

厚度仅有1.15mm, 适合于动力设备及高输出设备等装置。

  • 型号
    SFH-1230 / SFH-1430 / SFH-2030 / SFH-3030 / SFH-4030 / SFH-5030
  • 产品特性
    • 作为能对应表面贴装(SMT)生产的产品,可以达到额定电流30A的规格。
    • 最多可支持14串电池组的产品。
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFH-1230 SFH-1430 SFH-2030 SFH-3030 SFH-4030 SFH-5030
电池组串数 3 串 4 串 5 串 7 串 9~10 串 13~14 串
额定电流(A) 30
最大额定电压 (VDC) ※ 62
最大阻断电流 (A) 80
动作电压范围 (V) 9.90 ~ 13.50 13.40 ~ 18.40 17.10 ~ 23.50 23.00 ~ 31.50 34.20 ~ 46.90 49.00 ~ 62.00
加热器电阻 (Ω) 4.20 ~ 7.00 7.70 ~ 12.90 12.60 ~ 21.00 22.60 ~ 37.70 63.75 ~ 86.25 130.05 ~ 175.95
保险丝组件电阻 (mΩ) 1.3

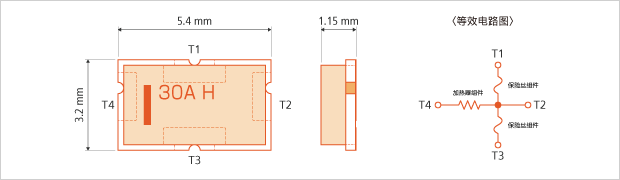

尺寸 (mm) 5.4 x 3.2 x 1.15
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

适合在笔记本电脑、无绳电动工具、蓄电池、电动助力自行车、电动摩托车、电动汽车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
