表面贴装型保险丝

15A SFH系列 自动控制保护器(SCP)

适合于高额定电流的移动设备等装置上使用。

  • 型号
    SFH-1215 / SFH-1415 / SFH-2015
  • 产品特性
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFH-1215 SFH-1415 SFH-2015
电池组串数 3 串 4 串 5 串
额定电流(A) 15
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 7.4 ~ 13.8 10.5 ~ 19.6 14.4 ~ 23.5
加热器电阻 (Ω) 5.5 ~ 8.3 11.0 ~ 17.0 17.3 ~ 25.9
保险丝组件电阻 (mΩ) 2.2

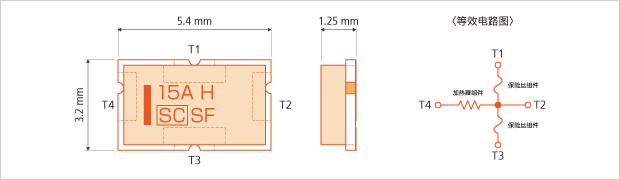

尺寸 (mm) 5.4 x 3.2 x 1.25
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

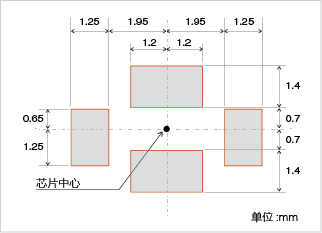

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。


适合在笔记本电脑、无绳电动工具、蓄电池、电动助力自行车、电动摩托车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
