表面贴装型保险丝

5A SFH系列 自动控制保护器(SCP)

可对应符合IEC产品安全规格的LPS设备。

  • 型号
    SFH-0805
  • 产品特性
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFH-0805
电池组串数 2 串
额定电流(A) 5
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 4.0 ~ 9.0
加热器电阻 (Ω) 1.7 ~ 2.9
保险丝组件电阻 (mΩ) 14

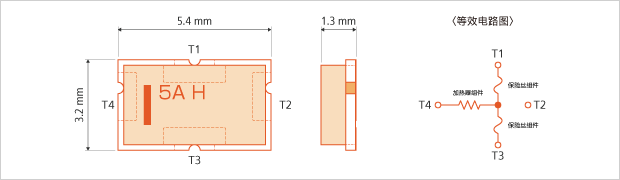

尺寸 (mm) 5.4 x 3.2 x 1.3
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

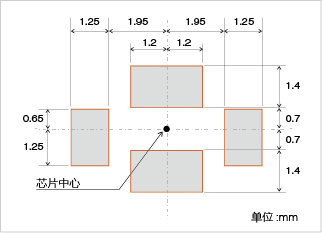

<建议焊盘尺寸>

这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。


适用于eCall、平板电脑、路由器、调制解调器等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
