表面贴装型保险丝

10A/12A SFH系列 自动控制保护器(SCP)

适合于平板电脑、笔记本电脑等移动设备等装置上使用。

  • 型号
    SFH-0412 / SFH-0810 / SFH-1212 / SFH-1412
  • 产品特性
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFH-0412 SFH-0810 SFH-1212 SFH-1412
电池组串数 1 串 2 串 3 串 4 串
额定电流(A) 12 10 12
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 4.0 ~ 7.0 4.0 ~ 9.0 7.4 ~ 13.8 10.5 ~ 19.6
加热器电阻 (Ω) 1.4 ~ 2.4 1.7 ~ 2.6 5.5 ~ 9.1 11.0 ~ 18.4
保险丝组件电阻 (mΩ) 2.4 2.7 2.4

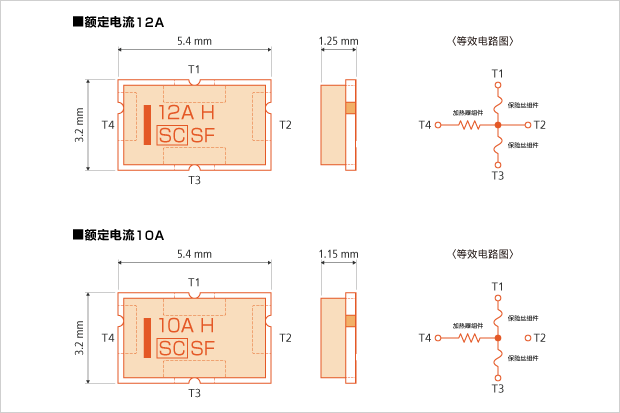

尺寸 (mm) 5.4 x 3.2 x 1.25 5.4 x 3.2 x 1.15 5.4 x 3.2 x 1.25
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

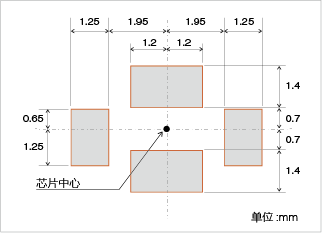

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

适合在平板电脑、笔记本电脑、无绳电动工具、蓄电池、电动助力自行车、电动摩托车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
