导热片

导热片 碳纤维型

本导热片具有沿垂直方向极高的导热性,适用于LSI等发热密度高的设备的热对策。

  • 型号
    EX10000F7系列 / EX20000C7系列 / EX20000C4S系列
  • 产品特性
    • 【EX10000F7系列】 具有高软性,适用于智能手机的应用处理器(AP)以及通信基站设备中所使用的LSI等高性能设备的热对策。
    • 【EX20000C7系列】 具有高软性和导热性。适用于数据服务器以及路由器中所使用的LSI等高性能设备的热对策。
    • 【EX20000C4S系列】 热阻最低、可满足厚度0.3 mm,可以替换导热油、膏等。

产品构造

规格

型号 EX10000F7
系列
EX20000C7
系列
EX20000C4S
系列
备注
产品特性 高软性 高软性 高导热、
薄型
-
导热率(W/m·K) 30 35 40 堆积导热率的计算值
主要成分 -
颜色 灰色 灰色 灰色 -
硬度 50~60 55~65 70~80 Shore OO
ASTM D2240
导热片使用厚度(mm)※ 0.4~3.0 0.5~3.0 0.3~0.5 -
比重 2.4 2.4 2.4 -
体积电阻率(Ω・cm) 10 10 10 JIS K7194
阻燃性 V-0 V-0 V-0 UL94
File No.E63260
保质期(以生产日期为起点) 12个月 12个月 12个月 -
  • 上述值不是产品保证值。
  • 不含离型膜,仅为导热片厚度 可满足0.1mm单位的厚度要求

<型号的构成>


移动设备、TV、PC、无线基站、有线通讯设备、服务器、车载应用等发热量大的LSI等的散热对策用途

压力和热阻、压力和压缩率

试验条件

试样面积:3.14cm2
测试环境:23°C±5°C 60%±20%RH
设定加热器功率:24W
热阻单位:°C・cm2/W

试验结果

【EX10000F7系列】


【EX20000C7系列】

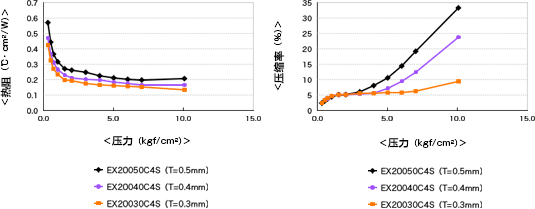

【EX20000C4S系列】


注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
