粘合剂

氯丁二烯橡胶类自熄性粘合剂

适用于被覆导线、空气过滤器粘合等非通电部的部位固定。

  • 型号
    SC12N
  • 产品特性
    • 粘合强度极高,可切实固定。
    • 是以氯丁二烯橡胶为主要成分,已获得UL规格认证的自熄性粘合剂。
    • 拥有高粘度和优异触变性,即使在垂直面上涂抹,也很少出现流挂现象,加工效果完美无缺。

产品列表

规格

型号 SC12N
主要成分 氯丁二烯橡胶
溶剂成分 己烷,甲苯,甲基乙基酮
颜色 黄白色
粘度(Pa・s) 10~17
固体含量(wt%) 40~44
比重 约0.96
稀释剂 甲苯
容器 180ml管装、1kg罐、15kgUN罐
保质期(以生产日期为起点) 12个月
  • 获得UL认证File No.E63260 UL94 V-0(1.5mm)※无法使用于通电部

・适合在粘合应用中使用,主要用来固定非导电部的各种电子部件。
・通用性较高,可粘合各种材料,但如果是不耐受甲苯・甲基乙基酮等溶剂影响的材料,请事先确认。
※ 请注意:SC121无法在通电部使用。

【使用氯丁二烯橡胶类粘合剂时的注意事项】
此外,通电部与部件固定位置相邻时,粘合剂也有可能与通电部相互接触。
在该应用中使用时,建议使用SC608Z2系列等产品。

1.粘合特性(90°剥离强度)-干燥速度和晾置时间-

试料制作条件

被贴材料:胶合板/50µm 铝
样品宽度:25mm
测试环境:25℃ 50%RH
涂层厚度:Wet150µm
抗拉速度:50mm/分钟

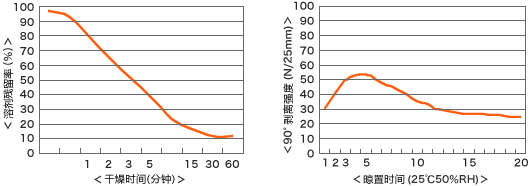

试验结果

2.粘合特性(180°剥离强度和剪切强度)

试料制作条件
被贴材料(1):丙烯腈-丁二烯-苯乙烯共聚物/铝
被贴材料(2):胶合板/胶合板
样品宽度:(1)25mm (2)10mm x 10mm
测试环境:25℃ 50%RH
涂层厚度:Wet150µm
抗拉速度:(1)50mm/分钟 (2)10mm/分钟
试验结果
型号 经过天数
1天后 2天后 3天后 4天后 5天后
180°剥离强度(1) (N/25mm) SC12N 30.4 26.5 29.4 25.5 19.6
剪切强度(2) (N/cm2) 298 392 431 胶合板破损 胶合板破损

3.各环境下粘合特性(180°剥离强度)

试料制作条件

被贴材料:钢/帆布
样品宽度:25mm
抗拉速度:50mm/分钟
脱脂:甲苯脱脂
涂层厚度:(钢)第1次 150µm 30℃、10分钟干燥后 第2次 200µm
涂层厚度:(帆布)第1次 150µm 30℃、10分钟干燥后 第2次 150µm 30℃、10分钟干燥后 第3次 250µm
[经5分钟晾置时间后,用胶辊在室温下压合,然后在60℃的温度下干燥1小时,待回复到常温状态后测试]

试验结果

4.各种被贴材料上的粘合特性(180°剥离强度、剪切强度)

试料制作条件

被贴材料(1):胶合板/胶合板、丁苯橡胶/帆布
被贴材料(2):铝/铝、铝/苯乙烯
样品宽度:(1)25mm (2)10mm x 10mm
测试环境:25℃ 50%RH
涂层厚度:Wet150µm
抗拉速度:(1)50mm/分钟 (2)10mm/分钟

试验结果
被贴材料 型号
SC12N
180°剥离强度(1) (N/25mm) 胶合板/胶合板 33.3
丁苯橡胶/帆布 58.8
剪切强度(2) (N/cm2) 铝/铝 337
铝/苯乙烯 178

注意事项

使用时,请事先确认记载在安全数据表(SDS)上的注意事项。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。

产品列表
