粘合剂

氯丁二烯橡胶类自熄性粘合剂

适用于被覆导线、空气过滤器粘合等非通电部的部位固定。

  • 型号
    SC121
  • 产品特性
    • 属于常温下加热的接触型和可发挥较强粘合力的通用型。
    • 拥有高粘度和优异触变性,即使在垂直面上涂抹,也很少出现流挂现象,加工效果完美无缺。

产品列表

规格

型号 SC121
主要成分 氯丁二烯橡胶
溶剂成分 己烷,甲苯,甲基乙基酮
颜色 乳黄色
粘度(Pa・s) 15~22
固体含量(wt%) 41~45
比重 约0.98
稀释剂 甲苯,甲基乙基酮
容器 180ml管装、1ℓ罐、15kgUN罐
保质期(以生产日期为起点) 12个月
  • 获得UL认证File No.E63260 UL94 V-0(1.6mm)※无法使用于通电部

・适合在粘合应用中使用,主要用来固定非导电部的各种电子部件。
・通用性较高,可粘合各种材料,但如果是不耐受甲苯・甲基乙基酮等溶剂影响的材料,请事先确认。
※ 请注意:SC121无法在通电部使用。

【使用氯丁二烯橡胶类粘合剂时的注意事项】
此外,通电部与部件固定位置相邻时,粘合剂也有可能与通电部相互接触。
在该应用中使用时,建议使用SC608Z2系列等产品。

1.各环境下粘合特性(180°剥离强度)

试料制作条件

被贴材料:钢/帆布
样品宽度:25mm
抗拉速度:50mm/分钟
脱脂:甲苯脱脂
涂层厚度:(钢)第1次 150µm 30℃、10分钟干燥后 第2次 200µm
涂层厚度:(帆布)第1次 150µm 30℃、10分钟干燥后 第2次 150µm 30℃,10分钟干燥后第3次 250µm

[经5分钟晾置时间后,用胶辊在室温下压合,然后在60℃的温度下干燥1小时,待回复常温状态后测试]

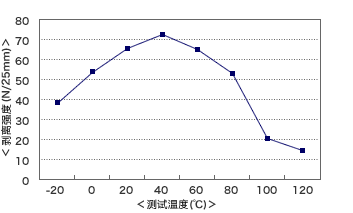

试验结果

(N/25mm)

180°剥离强度 型号 测试温度
-20℃ 0℃ 20℃ 40℃ 60℃ 80℃ 100℃ 120℃
SC121 39.2 54.9 65.7 72.5 66.6 53.9 21.6 14.7

2.各种被贴材料上的粘合特性(剪切强度)

试料制作条件

涂层厚度:Wet300µm
压着条件:0.5MPa×3分钟
测试环境:20℃ 60%RH
抗拉速度:10mm/分钟
晾置时间:3分钟
[在60℃的温度下放置1小时后测试初期值]

试验结果

(N/cm2)

剪切强度 被贴材料 型号
SC121
初期値 老化后 老化条件
苯乙烯/苯乙烯 246 247 60℃
100小时
丙烯腈-丁二烯-苯乙烯共聚物/丙烯腈-丁二烯-苯乙烯共聚物 219 329
丙烯酸/丙烯酸 246 286
聚氯乙烯/聚氯乙烯(硬) 241 290
酚醛纸/酚醛纸 343 364 100℃
100小时
环氧玻璃/环氧玻璃 270 375
铜/铜 266 319
铁/铁 221 466
铝/铝 199 366
环氧玻璃/环氧玻璃 270 392AF 100℃
500小时
铜/铜 266 270
环氧玻璃/环氧玻璃 270 368 40℃ 90%RH
500小时
铜/铜 266 368

3.粘合特性(剪切强度)

试料制作条件

被贴材料:环氧玻璃/环氧玻璃
涂层厚度:Wet300µm
压着条件:0.5MPa×3分钟
测试环境:20℃ 60%RH
抗拉速度:10mm/分钟
晾置时间:3分钟

试验结果

(N/cm2)

剪切强度 型号 经过天数
初期 3小时后 1天后 3天后 7天后 10天后 15天后
SC121 10~15 139 191 243 270 293 277

4.干燥速度和溶剂残留率

试料制作条件

被贴材料:环氧玻璃
测试环境:20℃ 60%RH
涂层厚度:Wet300µm

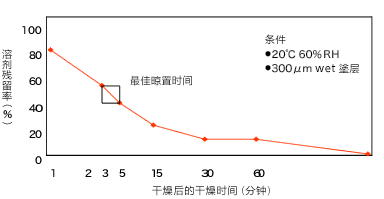

试验结果

5.固化物的物性

试料制作条件
[使用理学电气公司制造的热机械分析装置(TMA),通过压缩负荷法测试热膨胀系数]
试验结果
型号 热膨胀系数α 拐点 ℃
SC121 7.97 x 10-5/℃(20~112℃)
1.43 x 10-4/℃(112~150℃)
112

注意事项

使用时,请事先确认记载在安全数据表(SDS)上的注意事项。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。

产品列表
