双面胶带

强力双面胶带

如橡胶般柔韧性。适用于对气密性有要求的应用。

  • 型号
    UT5825
  • 产品特性
    • 采用涂布粘合剂时不使用有机溶剂的UV固化型制法,对环境影响小。
    • 耐热性优异、可在120°C环境下使用。
    • 针对玻璃面和金属面,具有优异的粘合性能。
    • 耐水性 、耐候性优异,可在室外环境下使用。
绿色胶带

产品列表

产品构造

规格

型号 UT5825
主要成分 丙烯酸
基材 无基材
颜色 乳白色半透明
胶带厚度(µm) 约 250
离型纸厚度(µm) 约 130
粘力(N/20mm) ※1 31
标准尺寸(宽x长) 480mm x 50m
保质期(以生产日期为起点) 12个月
  • ※1 90°剥离强度测试值

适用于OA设备的前面板和扫描仪的玻璃、塑料、金属等粘合。
尤其适用于对防水性、耐油性、气密性有要求的应用。

1.针对各种被贴材料的粘合强度 (90°剥离强度)

试料制作条件

胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:40µm铝箔
[常温放置1天后测试]

试验结果

(N/20mm)

90°剥离强度 型号 被贴材料
不锈钢板

丙烯腈-丁二烯-

苯乙烯共聚物

聚碳酸酯 丙烯酸
UT5825 31.4 35.3 31.4 29.4 23.5 23.5 23.5

2.各温度下的持粘性

试料制作条件

被贴材料:不锈钢板(SUS304)
粘贴面积:25mm x 25mm
压着条件:2kg轧辊往返1次
背衬材料:40µm铝箔
[常温放置1小时、各温度下放置30分钟后测试]
[测试在1kg负荷下1小时后的位移量(mm)]

试验结果
位移量(mm) 型号 测试温度
40°C 80°C 120°C
UT5825 0.2 0.3 0.5

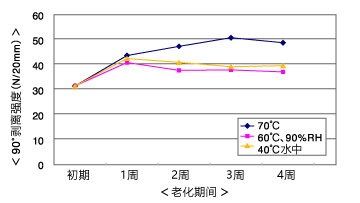

3.各环境下的粘合强度 (90°剥离强度)

试料制作条件

被贴材料:不锈钢板(SUS304)
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试温度:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:40µm铝箔
[在各环境下老化、常温放置4小时以上后测试]

试验结果

(N/20mm)

90°剥离强度 型号 测试条件 测试时间
初期 1 2 3 4
UT5825 耐热性 70°C 31.4 43.9 47.1 50.2 48.7
耐湿热性 60°C 90%RH 31.4 40.8 37.7 37.7 36.9
耐水性 40°C 水中 31.4 42.4 40.8 38.6 39.1

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。

产品列表
