双面胶带

FPC用双面胶带

耐回流焊。适用于固定FPC补强板的应用。

  • 型号
    T4100/T4100WS/T4103
  • 产品特性
    • 适用于FPC背衬材料(聚酯、聚酰亚胺、环氧玻璃等)。
    • 耐回流焊。回流通过后,粘合剂和离型纸的劣化程度低。
    • T4103的粘合层较薄,有助于薄型化。

产品列表

产品构造

规格

型号 T4100 T4100WS ※2 T4103
主要成分 丙烯酸 丙烯酸 丙烯酸
基材 无基材 无基材 无基材
颜色 半透明 半透明 半透明
胶带厚度(µm) 约 50 约 50 约 25
离型纸厚度(µm) 约 100 约 100 + 110 约 100
粘力(N/20mm) ※1 9 9 7
标准尺寸(宽x长) 500mm x 100m 500mm x 100m 500mm x 100m
保质期(以生产日期为起点) 12个月 12个月 12个月
  • ※1 180°剥离强度测试值(相对聚酰亚胺)
    ※2 T4100WS 为双面有离型纸型

适用于固定FPC补强板的粘合。

1.粘合强度 (180°剥离强度)

试料制作条件

被贴材料:聚酰亚胺薄膜
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯
[常温放置1小时后测试]

试验结果

(N/20mm)

180°剥离强度 型号 粘力
G4100 9
G4103 7

2.回流前后的粘合强度(180°剥离强度)

试料制作条件

被贴材料:聚酰亚胺薄膜
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酰亚胺薄膜

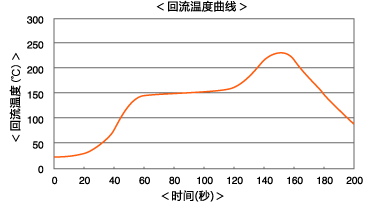

回流条件:请参考下列温度曲线
[在背衬材料(聚酰亚胺)上粘贴胶带,状态放置1小时。测试在离型纸附着的状态下通过回流后的贴合状态]

试验结果

(N/20mm)

180°剥离强度 型号 测试条件
回流前 回流后
T4100 9 9
T4103 7 7


3.各温度下的持粘性

试料制作条件

被贴材料:不锈钢板(SUS304)
粘贴面积:25mm x 25mm
压着条件:2kg轧辊往返1次
背衬材料:25µm聚酰亚胺薄膜
[常温放置1小时、各温度下放置30分钟后测试]
[测试在1kg负荷下1小时后的位移量(mm)]

试验结果

(N/20mm)

位移量(mm) 型号 测试温度
23°C 40°C 60°C 80°C 100°C
T4100 0 0.1 0.3 0.5 0.6
T4103 0 0 0.2 0.3 0.3

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
