双面胶带

通用双面胶带

无基材双面胶带适用于固定铭牌和部件的FPC。

  • 型号
    NP203
  • 产品特性
    • 虽为无基材设计,但毛刺和塌角小,适用于模切加工。

产品构造

规格

型号 NP203
主要成分 丙烯酸
基材 无基材
颜色 半透明
胶带厚度(µm) 约 50
离型纸厚度(µm) 约 90
粘力(N/20mm) ※1 14
标准尺寸(宽x长) 500mm x 100m
保质期(以生产日期为起点) 12个月
  • 获得UL认证(UL969 No.MH15431)
    ※1 180°剥离强度测试值

适用于铭牌、前面板、FPC补强板(聚酰亚胺、聚酯、铝等)的粘合。

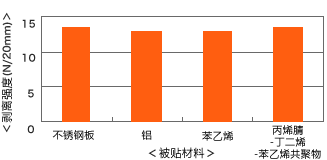

1.针对各种被贴材料的粘合强度 (180°剥离强度)

试料制作条件

被贴材料:不锈钢板(SUS304)、铝、苯乙烯、丙烯腈-丁二烯-苯乙烯共聚物板
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯
[常温放置1小时后测试]

试验结果

2.各温度下的持粘性

试料制作条件

被贴材料:不锈钢板(SUS304)
粘贴面积:25mm x 25mm
压着条件:2kg轧辊往返1次
背衬材料:25µm聚酯
[常温放置1小时、各温度下放置30分钟后测试]
[测试在1kg负荷下1小时后的位移量(mm)]

试验结果

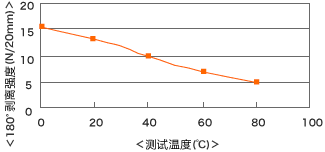

3.各温度下的粘合强度 (180°剥离强度)

试料制作条件

被贴材料:不锈钢板(SUS304)
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯
[常温放置1天、各温度下放置30分钟后测试]

试验结果

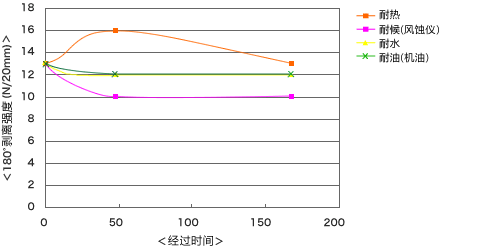

4.粘合后各环境下粘合强度的可靠性 (180°剥离强度)

试料制作条件

被贴材料:不锈钢板(SUS304)
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯
[常温放置1天、在各环境下老化后测试]

试验结果

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
