双面胶带

可剥离双面胶带

回收应用时残胶少、剥离干净。

  • 型号
    G9000R
  • 产品特性
    • 采用涂布粘合剂时不使用有机溶剂的UV固化型制法,对环境影响小。
    • 耐热性优异、可在100°C环境下使用。
    • 具有优异的耐候性和耐热性,可广泛应用。
    • 模切加工胶贴纸的加工性优异。
    • 即使在长期使用后残胶也很少、可再次剥离的可剥离形式。

产品列表

产品构造

规格

型号 G9000R
主要成分 丙烯酸
基材 特殊无纺布
颜色 半透明
胶带厚度(µm) 约 150
离型纸厚度(µm) 约 150
粘力(N/20mm) ※1 15
标准尺寸(宽x长) 500mm x 50m
保质期(以生产日期为起点) 12个月
  • 获得UL认证(UL969 No.MH15431)
    ※1 180°剥离强度测试值

适用于OA设备、电视机衬背、防振材料等再利用对象部件的粘合。

1.针对各种被贴材料的粘合强度 (180°剥离强度)

试料制作条件

胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯
[常温放置1小时后测试]

试验结果

(N/20mm)

180°剥离强度 型号 被贴材料
不锈钢板 丙烯腈-丁二烯-苯乙烯共聚物 玻璃
G9000R 15.1 14.4 13.2

2.各温度下的持粘性

试料制作条件

被贴材料:不锈钢板(SUS304)
粘贴面积:25mm x 25mm
压着条件:2kg轧辊往返1次
[常温放置1小时、各温度下放置30分钟后测试]
[测试在1kg负荷下1小时后的位移量(mm)]

试验结果

(N/20mm)

位移量(mm) 型号 测试温度
40°C 60°C 80°C 100°C
G9000R 0.2 0.2 0.3 0.4

3.根据经过时间进行各温度下的可剥离性评估(180°剥离强度)

试料制作条件

被贴材料:丙烯腈-丁二烯-苯乙烯共聚物
胶带宽度:20mm
压着条件:2kg轧辊往返1次
测试环境:23°C±5°C 60%±20%RH
抗拉速度:300mm/分
背衬材料:25µm聚酯


[常温放置1小时、在各老化条件下放置后测试]

试验结果

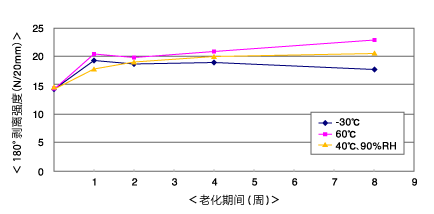

可剥离性评估
(180°剥离强度)
型号 老化条件 测试时间
初期 1 2 4 8
G9000R -30°C 14.4 19.3 18.6 19.0 17.5
60°C 14.4 20.4 19.8 21.2 22.9
40°C 90%RH 14.4 17.5 19.0 20.2 20.7
    • ※ 上述评估:良好。可从被贴材料上无残胶地干净剥离。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。

产品列表
