双面胶带

FPC用热固性胶带

适用于在FPC上固定背衬材料(聚酰亚胺、聚酯、环氧玻璃等)和端子板,可短时间内固化。

  • 型号
    D3410
  • 产品特性
    • 在聚酰亚胺、环氧玻璃面的粘合中表现优异。
    • 可常温保管、操作容易。
    • 适用于热压、快速冲压、炉烘烤等工序。
    • 低温短时间固化,可以减少工时。

产品列表

产品构造

规格

型号 D3410
主要成分 丁腈橡胶/环氧
基材 无基材
颜色 褐色
胶带厚度(µm) 约 35
离型膜厚度(µm) 约 38
离型纸厚度(µm) 约 115
粘力(N/10mm) ※1 14
标准尺寸(宽x长) 500mm x 100m
保质期(以生产日期为起点) 9个月
  • ※1 90°剥离强度测试值(相对聚酰亚胺)
    推荐固化条件:
    1.快速冲压(130~160°C 、1~2分钟、0.5MPa)→烘热熟化(80°C 、30分+160°C 、60分钟)
    2.冲压(160°C 、60分、1MPa)

适用于在经过回流焊等热过程的FPC上固定补强板(环氧玻璃、聚酰亚胺等)和端子板。

1.针对各种被贴材料的粘合强度 (90°剥离强度)

试料制作条件

被贴材料:环氧玻璃、聚酰亚胺
试验宽度:10mm
压着条件:使用推荐条件(利用冲压机)
测试环境:23°C±5°C 60%±20%RH
抗拉速度:50mm/分
背衬材料:覆铜板
[常温放置1小时后测试]

试验结果

(N/10mm)

90°剥离强度 型号 冲压成型 快速冲压成型
覆铜板/锗基板 覆铜板/聚酰亚胺 覆铜板/锗基板 覆铜板/聚酰亚胺
D3410 21 15 20 14

2.耐回流焊特性

试料制作条件

被贴材料:聚酰亚胺
试验宽度:10mm
压着条件:使用推荐条件(利用冲压机)
测试环境:23°C±5°C 60%±20%RH
抗拉速度:50mm/分
背衬材料:覆铜板

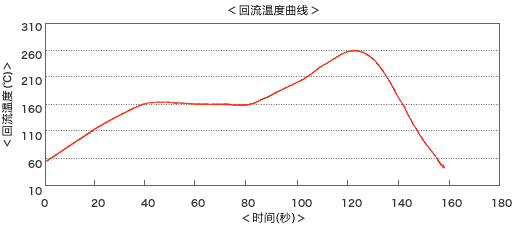

※参考下列温度曲线。
[常温放置1小时后测试]

试验结果
耐回流焊特性 型号 冲压成型 快速冲压成型
干燥后回流焊 干燥后回流焊
1/100/- 1/100/-
D3410 260°C 通过 260°C 通过
    • ※ 処理条件: 処理時間(h) / 温度(°C ) / 湿度(%)
试验结果

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
